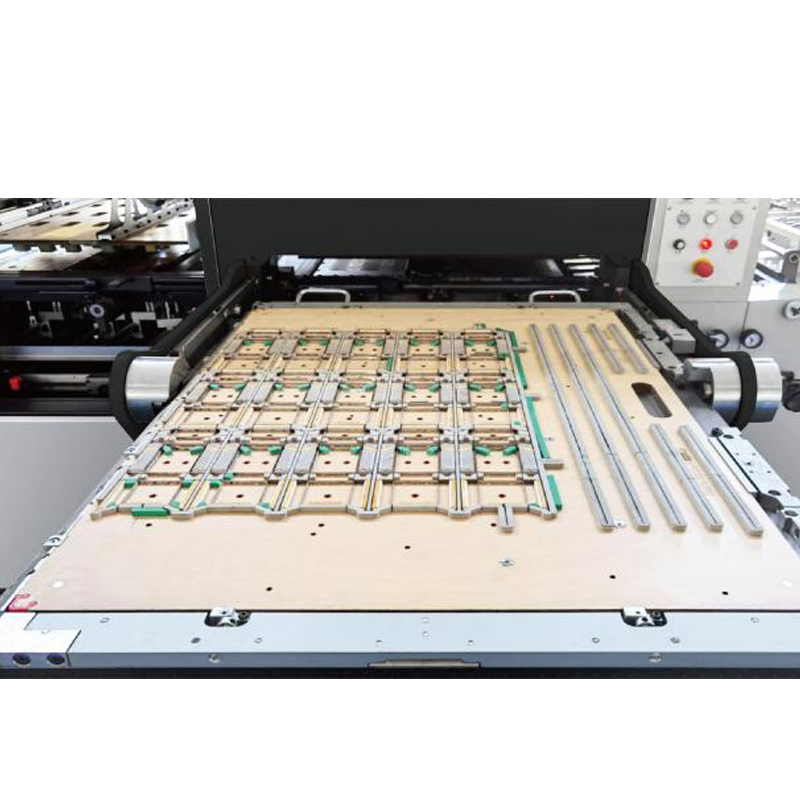

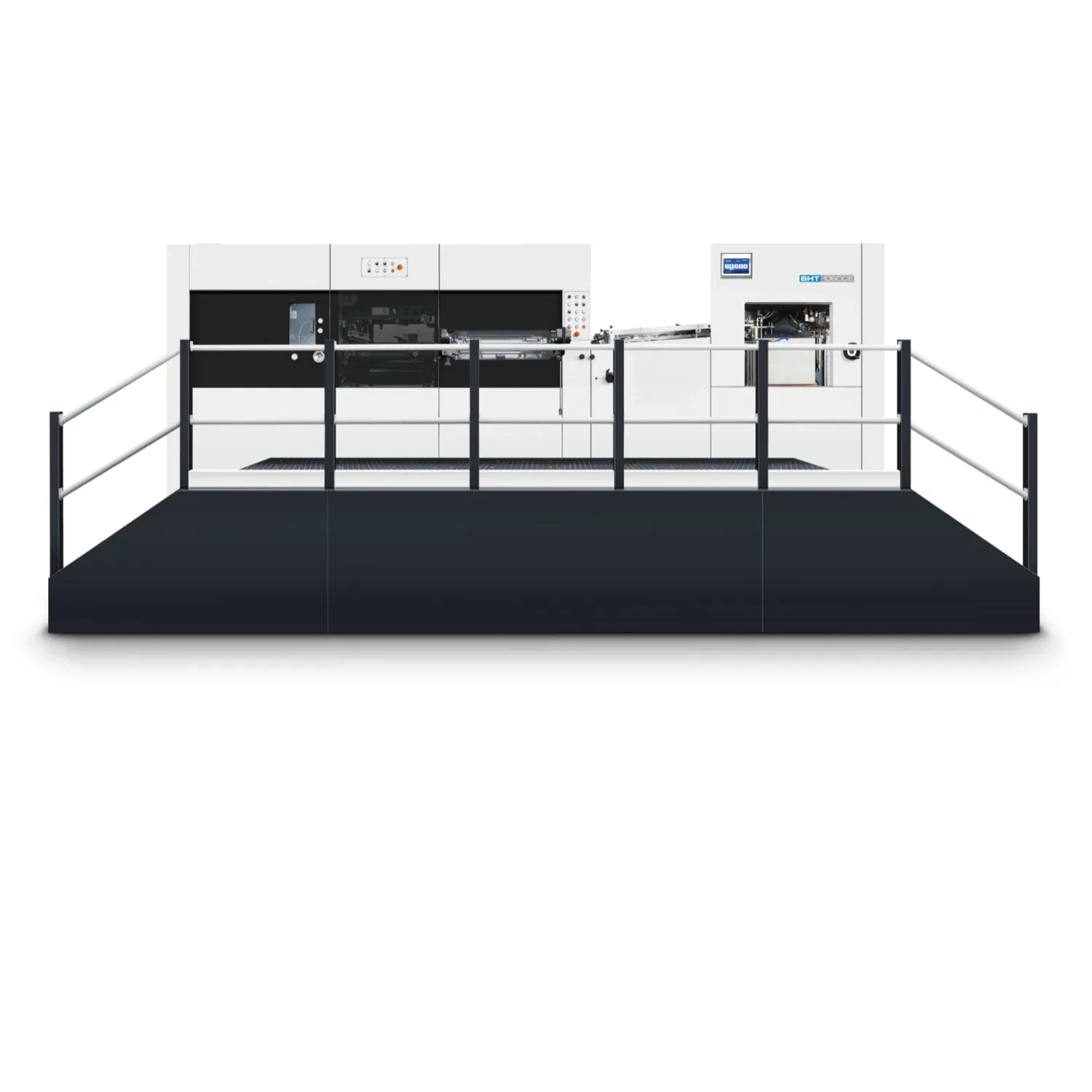

BHT-1060CE آلة قطع وتشكيل الصناديق الكرتونية المموجة بسرعة عالية مع إزالة القوالب

التخصيص:	متاح
خدمة ما بعد البيع:	عام واحد
الضمان:	3 سنوات

📌 ملخص

آلة قطع وتسيينات تلقائية بالبات-1060CE مع تقطيع عبارة عن آلة آلية لقطع العلب مصممة لضمان الدقة والكفاءة في معالجة مواد مختلفة، بما في ذلك الورق والورق المقوى والألواح المموجة. وهي تتميز بوحدة تغذية مخصصة تضمن تغذية الورق بشكل ثابت وسلس، مع سرعات تصل إلى 9000 ورقة في الساعة ودقة تبلغ 0.075 مم. توفر الماكينة خيارات لكل من المغذي العلوي ووحدة تغذية الحافة الأمامية، الأمر الذي يعزز من تعدد استخداماتها عبر المواد المختلفة. وبفضل الضغط العملي الذي يبلغ 300 طن، فإنها قادرة على التعامل مع مجموعة واسعة من مهام تقطيع الموت.

⚙️ المعلومات الأساسية

نموذج رقم:BHT-1060CE

نوع:يموت القطع وآلة التجعيد

نوع يطبع:أسطوانة الآلة الكاتبة

وضع نموذج قالب:أفقي

يموت أداة القطع:ألواح الصلب

التلقائي الصف:أوتوماتيكي

الحد الأقصى لحجم الورقة:1060×760mm

الحد الأدنى لحجم الورقة:400×350mm

الحد الأقصى لحجم القطع:1060×745mm

دقة قص النرد:≤±0.075mm

الحد الأقصى لسرعة العمل:9000s/h

الحد الأقصى لقوة القطع:300t

آلة قطع وتشكيل الصناديق الكرتونية المموجة بسرعة عالية مع إزالة القوالب

🛠️ المواصفات الفنية

📋 التطبيقات

التشييد: أساسات البناء، وحفر الخنادق، والهدم
أعمال الطرق: تسوية الأراضي، حفر الحُفر، مناولة المواد
التعدين: المحاجر، واستخراج الخام، والتحميل
الزراعة: إزالة الأراضي، حفر قنوات الري
الغابات: مناولة الأشجار، تجهيز الأراضي

⚙️ التكوينات الأساسية

المحرك: محرك ديزل عالي العزم ومنخفض الانبعاثات (متوافق مع المستوى III)
النظام الهيدروليكي: مضخات وصمامات يتم التحكم فيها بدقة لضمان التشغيل السلس
الهيكل السفلي: جنازير من الفولاذ المقوى مع شد قابل للضبط
الكابينة: كابينة مريحة معتمدة للعمل بنظام الحماية من الانقلاب (ROPS) / هيكل الحماية من الأجسام المتساقطة (FOPS) مع تكييف الهواء
الذراع والجرافة: خيارات متعددة الأحجام (قياسية، طويلة المدى، للخدمة الشاقة)
نظام التحكم: لوحة مراقبة ذكية مع تشخيصات الأعطال

المعايير الفنية	المواصفات
الحد الأقصى حجم الورقة	1060×760 مم
الحد الأدنى حجم الورقة	400×350 مم
الحد الأقصى حجم القطع	1060×745 مم
الحد الأدنى هامش الحامل	9-17 مم
الحد الأدنى عرض القطع	10-18 مم
ارتفاع قاعدة القطع	23,8 مم
حجم مطاردة داخلي	1080×790 مم
نطاق الأسهم	الورق المقوى: 80-2000 جم/م2، 0.1-2مم / لوح مموج: ≤4 ملم
دقة قص النرد	≤±0.075 مم
الحد الأقصى قوة قطع الموت	300T
الحد الأقصى سرعة العمل	9000s/h
الحد الأقصى ارتفاع كومة المغذي	1630 مم
الحد الأقصى ارتفاع كومة التسليم	1480 مم
قدرة المحرك الرئيسي	15 كم
القدرة الكاملة للحمولة	24 كيلو واط
متطلبات الهواء	0.6-0.7MPA، ≥ 0.37 م³/دقيقة
الوزن الصافي للماكينة	21.T
أبعاد الماكينة (الطول×العرض×الارتفاع)	7715×4466×2301 مم

🔍 تفاصيل الوحدات والمكونات

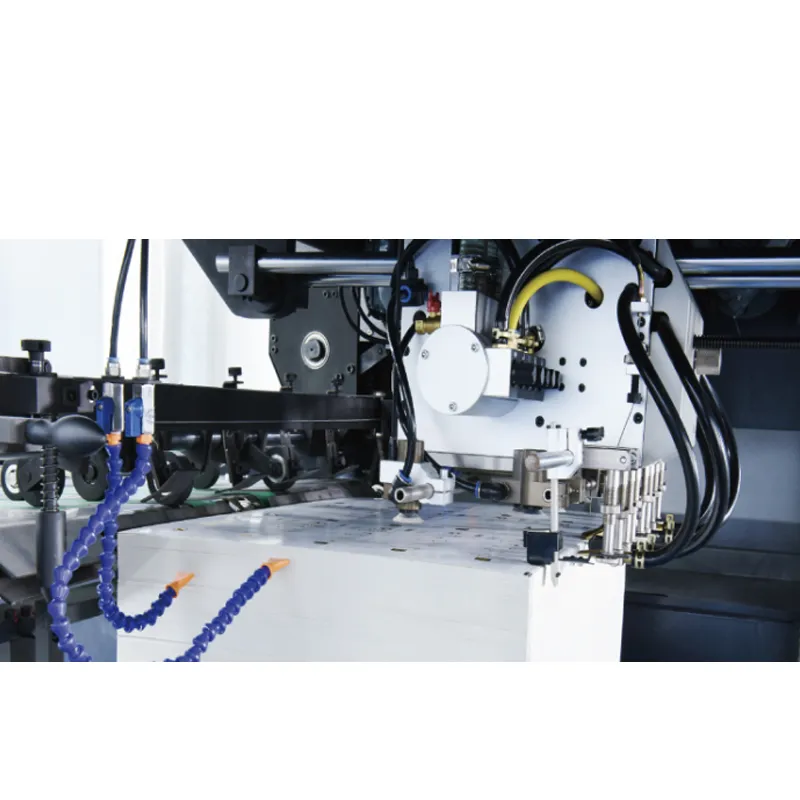

📦 وحدة التغذية

قسم تغذية الورق عالي السرعة غير توقف.
رأس وحدة تغذية امتصاص قوية على مقياس السمك مع 4 شفط و6 توصيل. يمكن ضبط رأس الشفط وفق زوايا الشفط المختلفة.
مروحة امتصاص قابلة للضبط، ورأس امتصاص، وصمام فصل هواء معالج بسبائك فائقة القوة.
تتغير طاولات التكديس الرئيسية والمساعدة دون توقف، مما يضمن استمرارية التشغيل.
مضخة شفط الهواء مزدوجة الأغراض من ماركة عالمية متميزة.

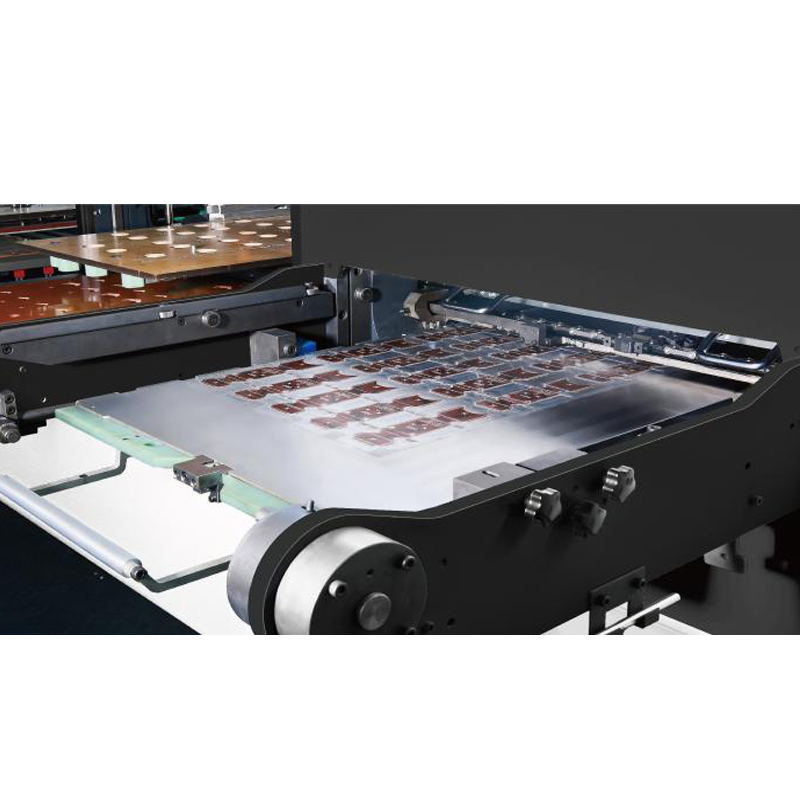

🔄 وحدة النقل

آلية التباطؤ لتغذية الورق في المقياس الأمامي.
نظام اكتشاف الصفيحة المزدوجة بالموجات فوق الصوتية مع معايرة سهلة وتشغيل دقيق.
مقاييس جانبية مزدوجة الأغراض تعمل بالضغط والسحب لتلبية متطلبات الورق المختلفة.
اكتشاف كهروضوئي دقيق على كل من المقياس الجانبي والمقياس الأمامي.
سيور تغذية الورق المستوردة ولوحات توصيل من الفولاذ المقاوم للصدأ.

⚙️ وحدة قطع النرد

صُب الآلة بالكامل مصنوع من الحديد الزهر الأنبوبي المتين QT-700-2.
آلية ناقل الحركة ذات التروس الدودي متغيرة السرعة بشوط قصير للقطع وزاوية كبيرة متحركة.
جهاز تنظيم الضغط والتحكم الدقيق من خلال أزرار شاشة اللمس PLC.
يتم قياس ضغط القطع مباشرة ودقة بواسطة جهاز قياس التشوه ويتم عرضه على واجهة المستخدم.
نظام تشحيم تلقائي مركزي للزيت لضمان عدم انخفاض زيت أجزاء ناقل الحركة.

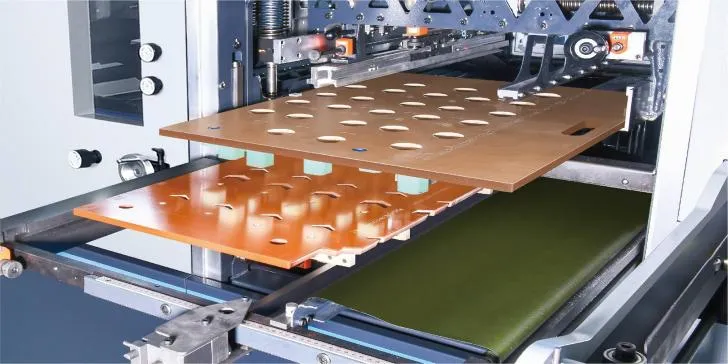

🔄 وحدة التعرية والتسليم

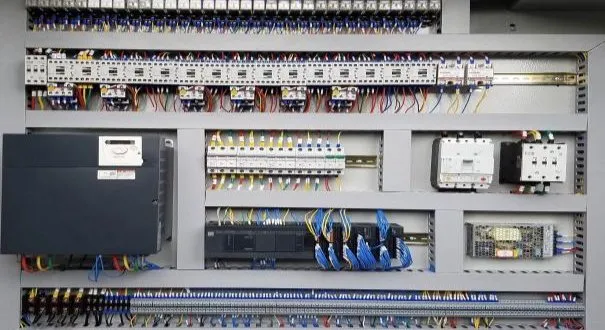

⚡ الوحدة الكهربائية والتحكم

نظام التحكم المتكامل PLC المتقدم.
تعتمد وحدة تقطيع قالب ووحدة التسليم شاشتي لمس مقاس 10.4 و7 بوصات.
مرحلات وموصلات ومفاتيح ماركة عالمية لضمان ثبات القطع الكهربائية وموثوقيتها.
محول كهروضوئي، وألياف ضوئية، وأداة ترميز، ومستشعر لضمان دقة وثبات الاكتشاف.

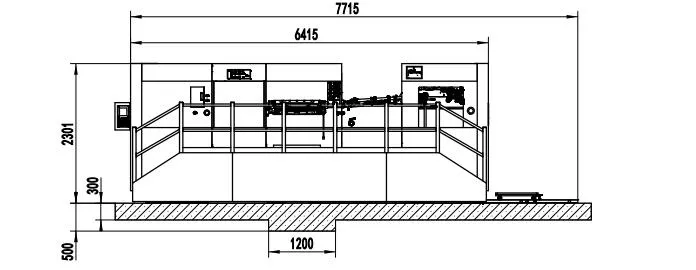

📐 المخططات البعدية والرسومات

تتوفر رسومات CAD المفصلة والمخططات البُعدية للتنزيل هنا أو عند الاستفسار. يستطيع فريق الهندسة لدينا توفير تصميمات مخصصة لتلبية متطلبات المشاريع المحددة.

🎥 فيديو توضيحي للتشغيل

🛠️ خدمة ما بعد البيع

نحن نلتزم بتقديم أفضل الحلول المتكاملة لتلبية احتياجاتكم الخاصة، وضمان إدارة مهنية ومرنة لجميع العمليات من خلال نظام دعم متكامل:

1. الاستشارات الفنية:استشارات متخصصة قبل البيع

2. تحديد الطراز:اختيار الطراز الأنسب لاحتياجاتكم

3. توجيه الماكينة:توجيه وإعداد التركيب والتشغيل

4. التدريب الفني:تدريب شامل على التشغيل والصيانة

5. خدمات الصيانة:صيانة دورية ووقائية

6. قطع الغيار:توفير سريع ومستمر لقطع الغيار

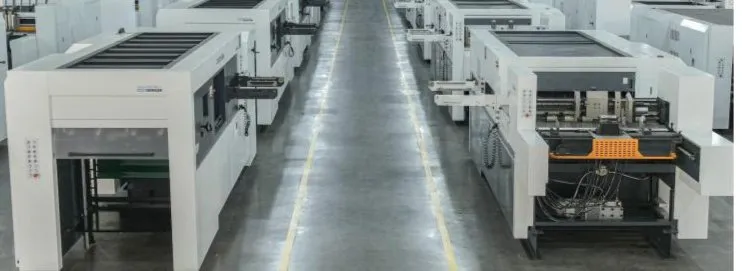

🏢 ملف تعريف الشركة

تتمحور المنتجات الرئيسية حول معدات القوالب الساخنة، وقص القوالب، وقص الورق، حيث تمتلك الشركة واحدة من أكبر مجموعات المنتجات والمواصفات في الصناعة. وتباع هذه المعدات إلى أكثر من 130 بلداً، مدعومة بشبكة مبيعات وصيانة واسعة النطاق حول العالم لتقديم أفضل خدمات ما قبل وما بعد البيع.

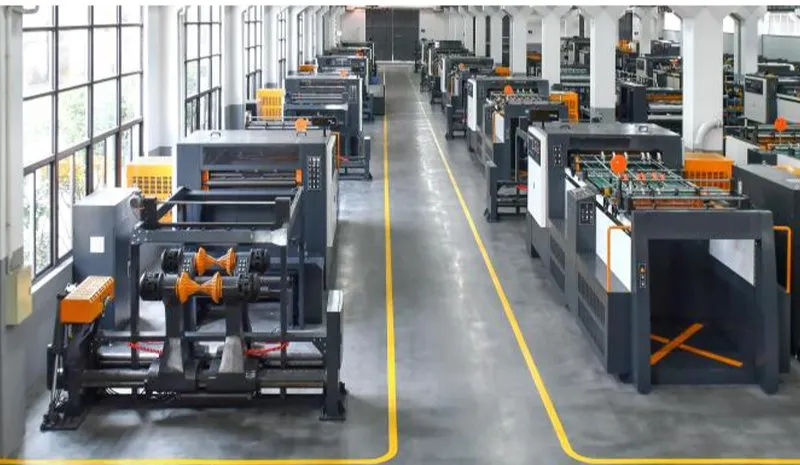

💡 لماذا تختارنا؟

إمكانيات التصنيع:حلول OEM/ODM متكاملة

التسعير:أسعار تنافسية وخصومات للطلبيات الكبيرة

الشحن والتخليص:دعم لوجستي وتسهيل التخليص الجمركي

تنوع المنتجات:آلات قطع، تلقيم، تخزين وختم ساخن للورق

❓ الأسئلة المتداولة

🔷 ما هي مدة ضمان الآلة وماذا يغطي؟

ضمان الماكينة هو 12 شهرًا. نقدم خلالها خدمات إصلاح مجانية لأي أعطال قد تحدث نتيجة لعيوب التصنيع، ولا يشمل الضمان القطع الاستهلاكية المعرضة للاهتراء الطبيعي.

🔷 ما هي سرعة الاستجابة لطلبات الدعم الفني والأعطال؟

عند حدوث أي مشكلة فنية أو عطل جودة خلال فترة الضمان، فإننا نلتزم بالرد وتقديم الحلول الفنية المناسبة في غضون 4 ساعات من استلام الطلب.

🔷 هل تقدمون الدعم الفني بعد انتهاء فترة الضمان؟

نعم، نحن نوفر دعماً فنياً وصيانة دورية مدى الحياة لكافة الآلات والمعدات بدءاً من تاريخ التشغيل، على أن يتم توفير قطع الغيار بأسعار تكلفتها بعد انتهاء الضمان.

🔷 ما هي الطاقة الإنتاجية ونوع المواد المتوافقة مع الآلة؟

الآلة قادرة على معالجة الكرتون بوزن يتراوح بين 80 إلى 2000 جم/م² (سماكة 0.1-2 مم)، والورق المموج بسماكة تصل إلى 4 مم، وتعمل بطاقة إنتاجية وسرعة عمل تصل إلى 9000 ورقة في الساعة.

🔷 ما هي الخدمات التي تشملها حزمة ما بعد البيع؟

تشمل حزمة الخدمات الاستشارات الفنية، وتحديد الموديلات المناسبة، والتدريب العملي على التشغيل والصيانة، وتوفير قطع الغيار الأصلية بصورة مستمرة وسريعة.
